直线振动筛

精心设计 真材实料 匠心打造 售后贴心 值得信赖 厂家直销 支持定制

产品描述：

          直线振动筛又称轻型直线筛，用于粉状或颗粒状干式物料的筛分或液体物料的过滤，筛分细...

可根据客户需求和实际情况定制加工，推荐相应的产品

全国咨询热线：400-801-5611
152-3738-5268
5分钟人工响应
24小时免费提供方案
免费选型服务
产品详情

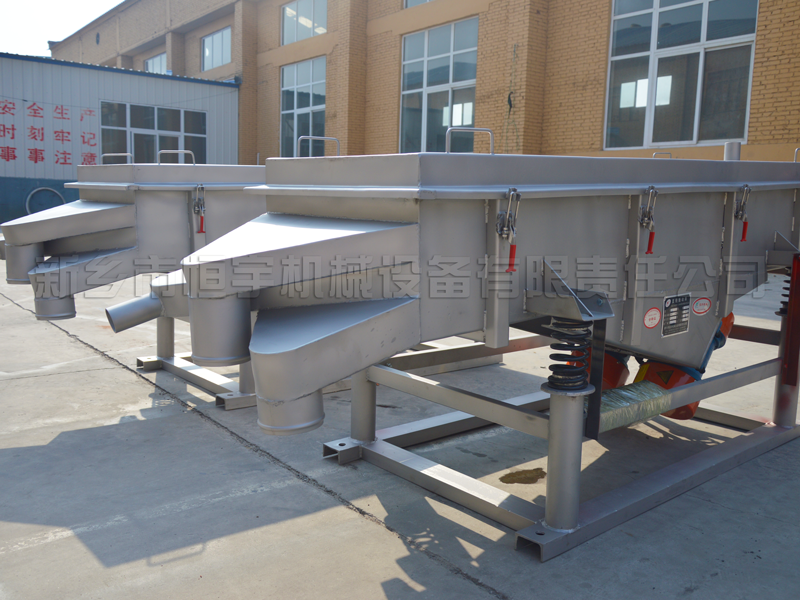

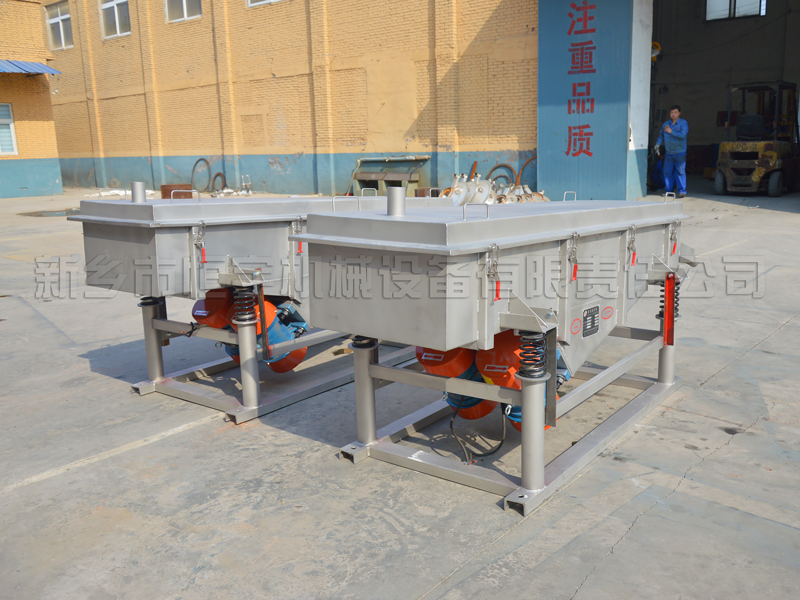

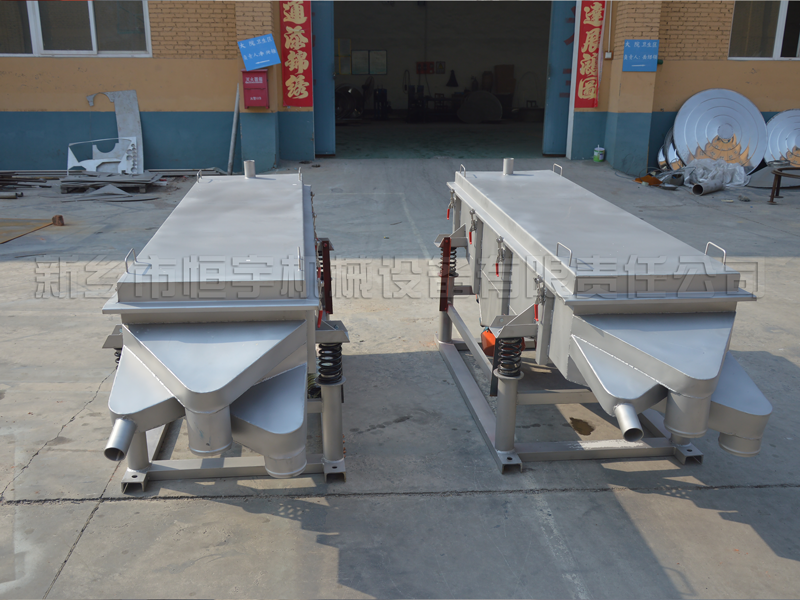

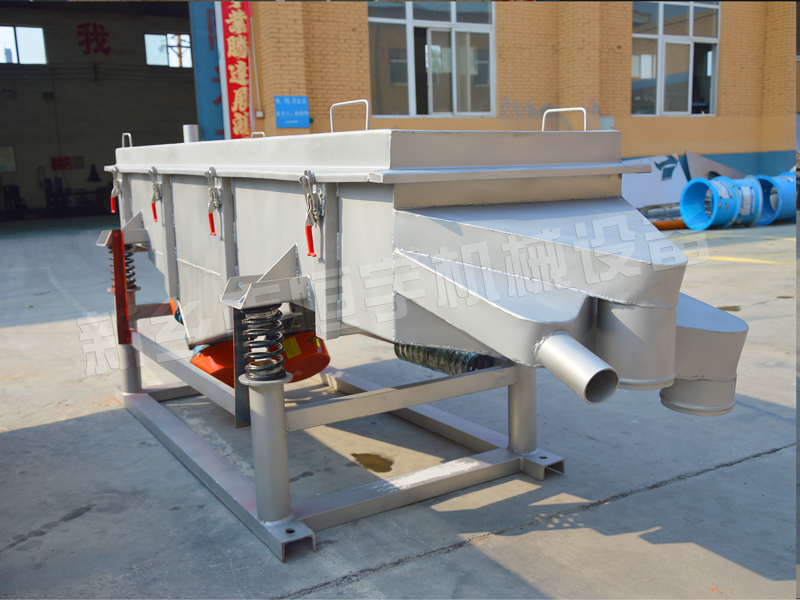

 直线筛图片


        直线振动筛又称轻型直线筛，用于粉状或颗粒状干式物料的筛分或液体物料的过滤，筛分细度可达到325目/英寸。采用角度可调控的激振源，根据客户筛分过滤要求可单层或层使用，层数可达到五层。筛框一般为木质结构，若筛分腐蚀性物料时，与物料接触部分可以采用不锈钢制作。

        直线振动筛筛由筛箱、振动电机、减振系统及底架等组成。筛箱由槽体、上盖、进料口、筛框、筛板（网）、衬网、出料口等组成。减振系统由阻尼弹簧和弹簧座等组成。直线振动筛振动电机安装方式可分为下振式和侧振式，减振器安装方式可分为座式和吊挂式。还可以根据用户需要进行设计制造。


设备用途


　　分级：可连续精确的对产品实行分离筛选，多层使用时一次可分离筛选出多组不同粒径的产品，且不会出现颗粒大小不一的现象，多适用于干物料的筛分。

　　除杂：除去大量混合物料中大小不同的小部分杂料，进行快速分离。

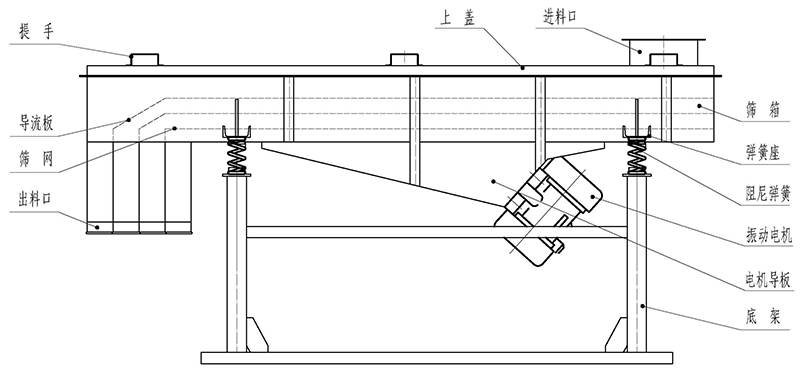

直线筛结构


工作原理

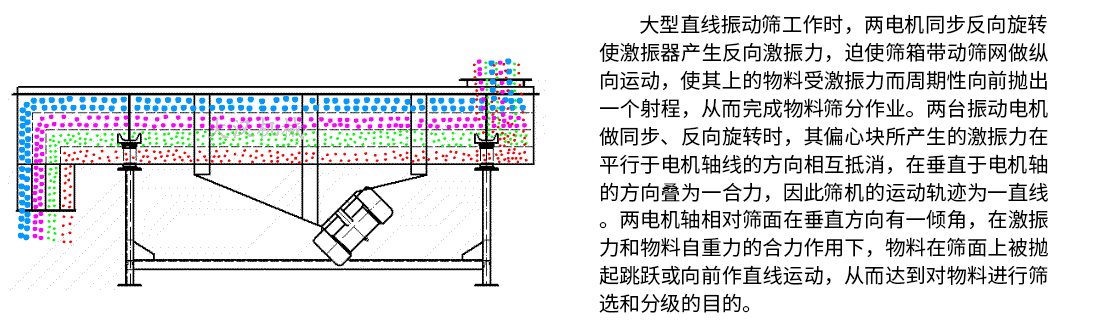

直线筛原理图


技术参数


型号公称尺寸（mm）物料颗粒（mm）筛面倾角振幅mm层数功率（KW）
HY-520500*2000
0.074-101°-7°
3-4.5
1-6
2×（0.37-0.75）
HY-525500*25000.074-101°-7°
3-4.5
1-6
2×（0.37-0.75）
HY-530500*30000.074-101°-7°
3-4.5
1-6
2×（0.55-1.1）
HY-535500*35000.074-101°-7°
3-4.5
1-6
2×（0.55-1.1）
HY-10201000×20000.074-101°-7°
3-4.5
1-6
2×（0.55-1.1）
HY-10251000×25000.074-101°-7°
3-4.5
1-6
2×（1.1-1.5）
HY-10301000×30000.074-101°-7°
3-4.5
1-6
2×（1.1-1.5）
HY-10351000×35000.074-101°-7°
3-4.5
1-6
2×（1.5-2.2）
HY-10401000×40000.074-101°-7°
3-4.5
1-6
2×（1.5-2.2）
HY-12251200×25000.074-101°-7°
3-4.5
1-6
2×（1.5-2.2）
HY-12301200×30000.074-101°-7°
3-4.5
1-6
2×（1.5-3）
HY-12351200×35000.074-101°-7°
3-4.5
1-6
2×（1.5-3）
HY-15301500×30000.074-101°-7°
3-4.5
1-6
2×（1.5-3）
HY-15351500×35000.074-101°-7°
3-4.5
1-6
2×（1.5-3）
HY-15401500×40000.074-101°-7°
3-4.5
1-6
2×（1.5-3）




使用要求


1.应均匀给料：给料量以满足设备处理量为准。一次投料过多，阻碍物料在筛面上的正常运动，不但易使筛网疲劳变松，而且会大大降低物料处理量，同时会使本身处于不平衡运转的电机负荷骤然增加，造成电机损坏，降低电机寿命。如给料量达不到设备的处理能力，既浪费能源，又降低了产量。


2.有强大冲击力的给料方式，应加装缓冲料斗：物料直接冲击网面，不但消耗振动源 所产生的激振力，更易造成网面破损及筛网疲劳，而影响筛分过滤产量。


适用场景

　　直线振动筛广泛应用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状或颗粒状物料的筛分。物料粒度在0.074—5mm，含水量小于7%，无粘性的各种干式粉状或颗粒状物料的筛分。给料粒度不大于10mm。

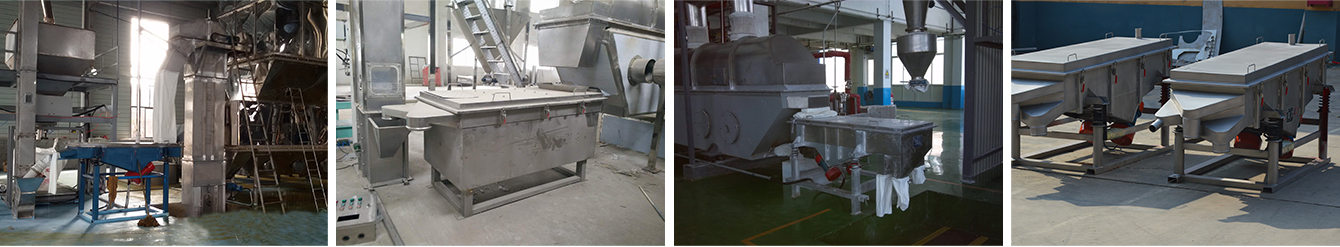

直线筛客户现场
