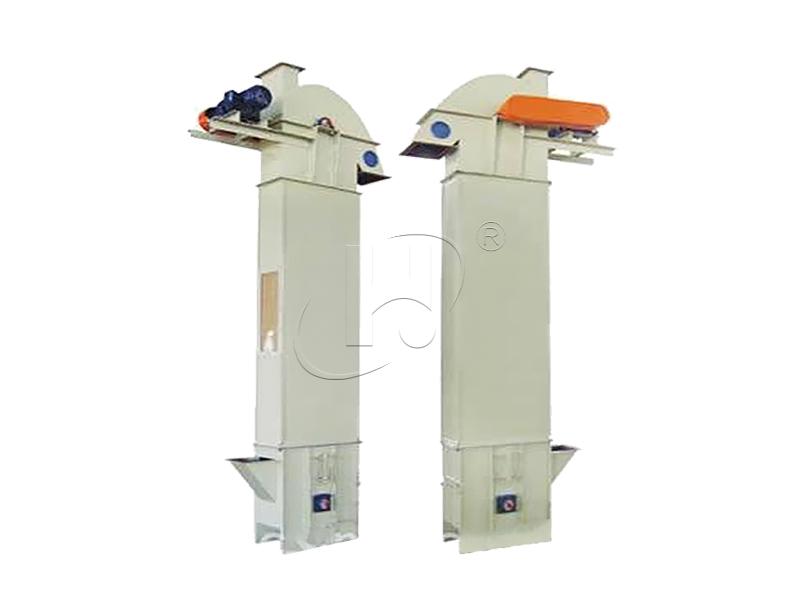

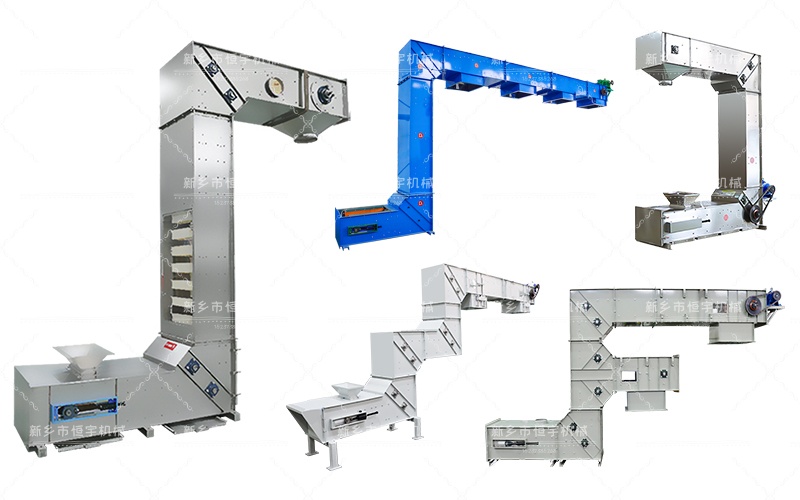

TD/TH斗式提升机

精心设计真材实料匠心打造售后贴心值得信赖厂家直销支持定制

产品描述：

　　TD/TH型斗式提升机是一种固定装置的机械输送设备，主要适用于粉状、颗粒状及小块物料的连续垂直提升，可广泛应用于各种规模的饲料厂、面粉厂、米厂、油厂、淀粉厂以及粮库、港口码头等的散装物料的提升。产...

可根据客户需求和实际情况定制加工，推荐相应的产品

全国咨询热线：400-801-5611
152-3738-5268

5分钟人工响应

24小时免费提供方案

免费选型服务

产品详情

　　TD/TH型斗式提升机是一种固定装置的机械输送设备，主要适用于粉状、颗粒状及小块物料的连续垂直提升，可广泛应用于各种规模的饲料厂、面粉厂、米厂、油厂、淀粉厂以及粮库、港口码头等的散装物料的提升。

产品特点

　　1.利用均匀固接于牵引构件上的一系列料斗，竖向提升物料的连续输送机械；

　　2.根据传送速度可调节传送量，并随需选择提升高度，料斗为我公司自行设计制造，根据现场工作情况可选择耐磨、耐腐蚀等多种材料；

　　3.斗式提升机采用流入式喂料，诱导式卸料，大容量的料斗密集型布置，使原材料之间很少发生挤压和碰撞现象，减少原材料撒落；

　　4.全封闭式机壳结构设计，减少粉尘外扬。

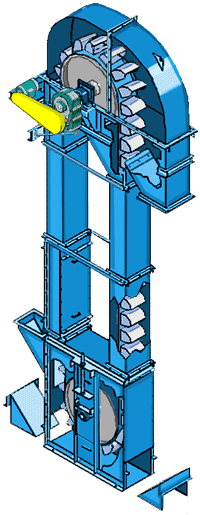

工作原理

工作原理

　　料斗把物料从下面的储藏中舀起，随着输送带或链提升到顶部，绕过顶轮后向下翻转，斗式提升机将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶带，装在下或上面的传动滚筒和上下面的改向滚筒上。链传动的斗式提升机一般装有两条平行的传动链，上或下面有一对传动链轮，下或上面是一对改向链轮。斗式提升机一般都装有机壳，以减少斗式提升机中粉尘飞扬。

　　斗式提升机：适用于低处往高处提升，供应物料通过振动台投入料斗后机器自动连续运转向上运送。

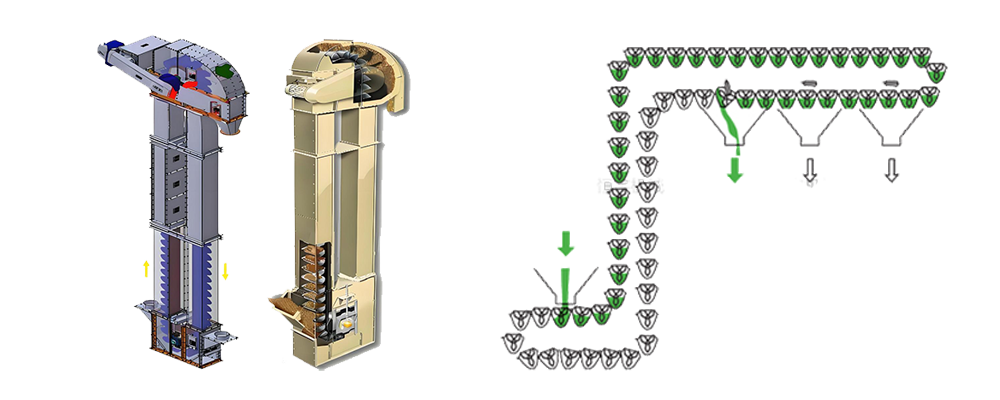

工作原理

技术参数

型号				TH160		TH200		TH250		TH315		TH400		TH500		TH630
料斗形式				ZH	SH	ZH	SH	ZH	SH	ZH	SH	ZH	SH	ZH	SH	ZH	SH
输送量m³/h		普通型		15	25	18	29	31	48	35	60	60	94	75	118	114	185
		改进型		-	-	-	-	-	-	46	80	80	125	100	157	152	246
料斗	斗宽mm			160		200		250		315		400		500		630
	斗容L			1.2	1.9	1.5	2.4	3.0	4.6	3.75	6.0	5.9	9.5	9.3	15.0	14.6	23.6
	斗距mm		普通型	500						512				688
			改进型	-						384				516
链条	圆钢(直径×节距)mm			14×50						18×64				22×86
	环数		普通型	9						7				7
			改进型	-						5				5
料斗运行速度m/s				1.2						1.4				1.5
主链轮节圆直径mm				300		365		520		630		710		800		900
主轴转速r/min				69.71		63.22		44.11		42.5		37.6		35.8		31.8
物料*大块度mm				20		25		30		35		40		50		60
